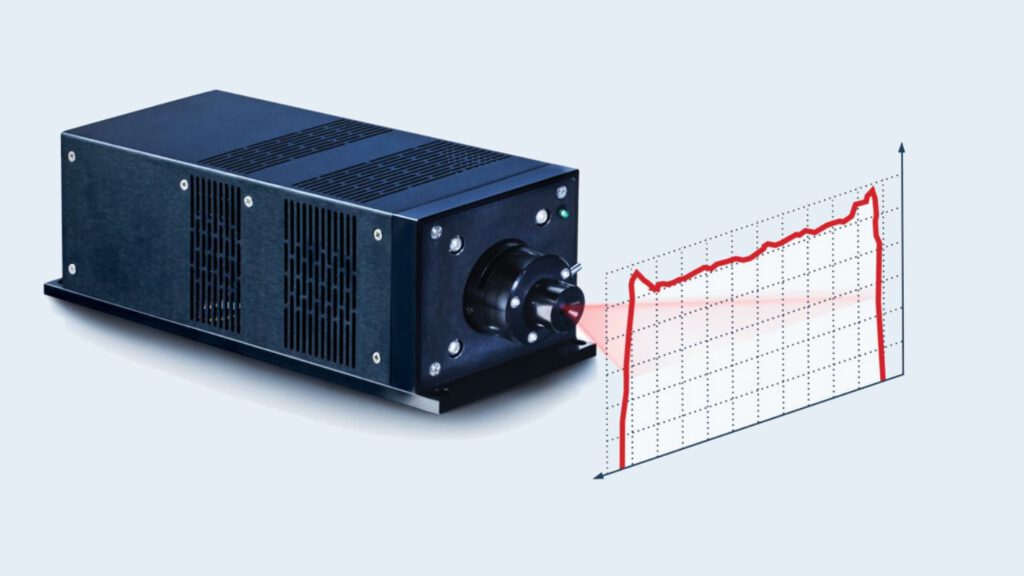

Fireline Laser (FL)
Solutions d’éclairage structuré
Générateur de motifs à semiconducteur direct haute puissance TEC offrant une haute fiabilité avec une mise en forme de faisceau supérieure pour les applications industrielles à haut rapport signal/bruit.
- Haute puissance, jusqu’à 15 Watts
- Mise en forme de faisceau supérieure
- Focalisable de l’extérieur
- Haute stabilité de pointage et de mise au point
- Fonctions de surveillance et de modulation intégrées
- Vision industrielle 3D
- Inspection industrielle extérieure
- Inspection ferroviaire et routière
Modèles de diodes laser et options de focalisation
Chez Osela, nous proposons de nombreuses options de focalisation différentes vous donnant la flexibilité de choisir celle qui convient le mieux à votre application. Le Fireline Laser est focalisable librement de l’extérieur sans retirer d’optiques. Dans les graphiques ci-dessous, notez les valeurs de taille de faisceau et de profondeur de mise au point (DOF), puis multipliez par les constantes K pour le modèle de diode laser et l’option de focalisation de votre choix (A, C ou D).
Exemple : D’après les graphiques à 400 mm de distance de travail, Focus = 140μm, DOF = 36 mm. Pour le modèle laser 808nm 10W, l’épaisseur de ligne au foyer pour l’OPTION A sera de 124,6um (c.-à-d. 140 um x 0,89). Sa profondeur de mise au point sera de 21,24mm (c.-à-d. 36mm x 0,59).
Nous avons développé un logiciel de simulation qui peut être utilisé pour tester les performances de chaque option de focalisation dans toutes les conditions (osela.solutions – contactez-nous pour y accéder.)
Modulation
Le Fireline peut être modulé par un signal externe de 0 à 5V sur la broche 2 du connecteur DB15. La modulation de type S est incluse par défaut.
| FONCTION | CODE | ON | OFF |
|---|---|---|---|
| TTL | T | 0 à 2V | 3 à 5V |
| TTL inversé | RT | 3 à 5V | 0 à 2V |
Note : Une entrée de modulation doit être sélectionnée, S (défaut), RS, T ou RT
