OPTISCHES DESIGN FÜR DIE Strahlformung

Laserstrahltechnik

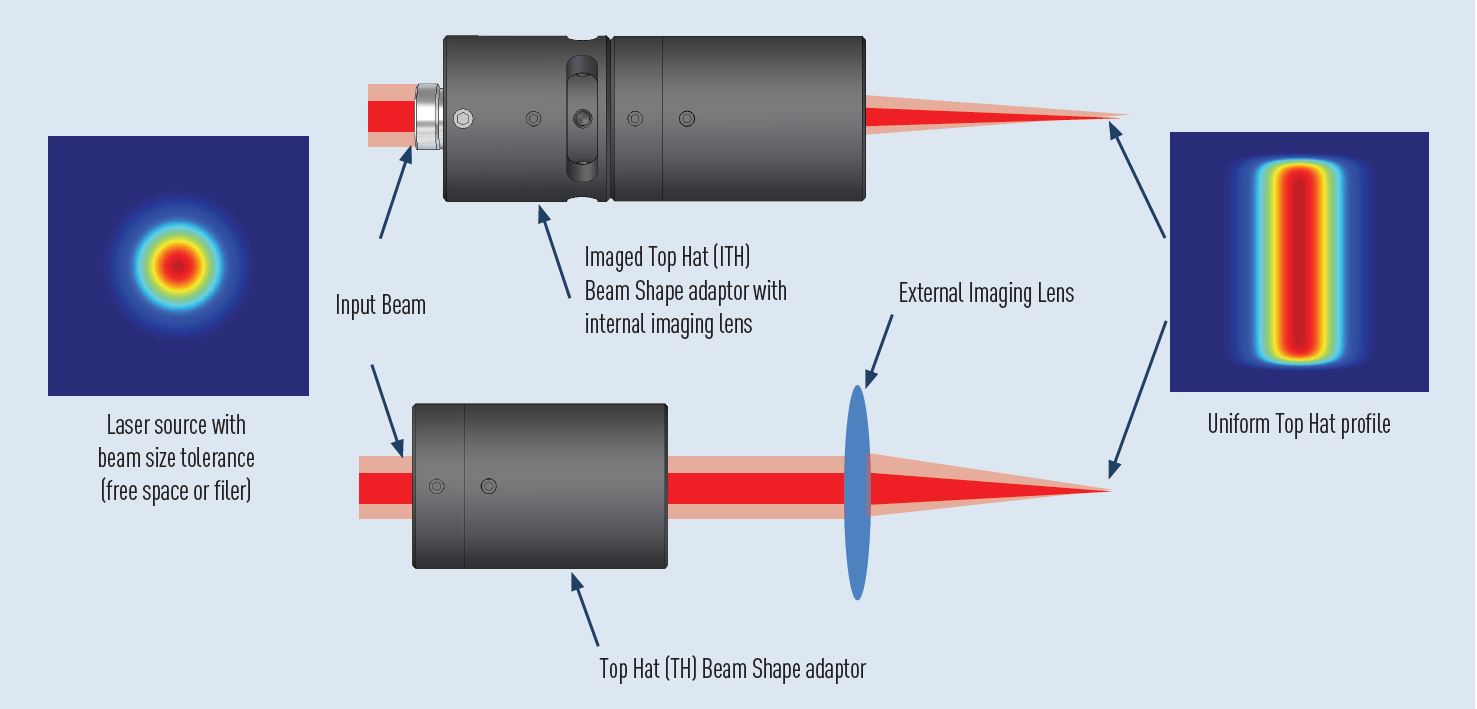

Beleuchtungen von Gauss bis TopHat Profil.

Die Verwendung einer kundenspezifischen acylindrischen Linse ermöglicht die Erstellung von Top Hat-Projektionen mit der höchsten Gleichmäßigkeit und Effizienz, die auf dem Markt erhältlich ist. Die Strahlformung kann auf die spezifischen Eigenschaften des Lasereingangsstrahls zugeschnitten werden, um maximale Wiederholbarkeit und Leistung zu erzielen. Die auf refraktiver Technik basierende Technologie hat > einen Wirkungsgrad und eine Transmission von mehr als 98 % und ermöglicht die Erzeugung von Top Hat-Abmessungen im Mikrometerbereich. Fasergekoppelte Lösungen sind ebenfalls erhältlich.

Beleuchtungen von Gauss bis TopHat Profil.

Fiber Coupled and Free-Space Gaussian to Top Hat beam shaper technical graphic
Zum Vergrößern anklicken

Gleichmäßige Laserlinie

Gleichmäßige Intensität über die gesamte Linienlänge ist ein Muss für viele Anwendungen in der industriellen Bildverarbeitung und der Bioinstrumentierung. Im Vergleich zu anderen Liniengeneratoren wie Zylinderlinsen und Mikrolinsenarrays basieren die Ein- und Mehrlinienprodukte von Osela auf der Abbildung des Brechungsfeldes. Diese Technologie bietet die beste Gleichmäßigkeit ohne hohes Rauschen und kann leicht für Laser Sicherheitsklassen optimiert werden.

Gleichmäßige Laserlinie

Intensity distribution graph for uniform laser line
Zum Vergrößern anklicken

Technologie der diffraktiven Optik

Mit diffraktiver Optik können Laser bei richtiger Anwendung sehr komplexe und präzise Muster projizieren. Muster wie Mehrlinien-, Mehrpunkt- und Pseudo-Zufallsmatrizen können für verschiedene Merkmale und Sichtfelder angepasst werden. Unsere patentierten hauseigenen Designtechniken ermöglichen eine hohe Gleichmäßigkeit und Effizienz für eine breite Palette von Wellenlängen und Strahlcharakteristiken.

Technologie der diffraktiven Optik

Graphic showing the uniformity performance of a 19 feature structured light pattern
Zum Vergrößern anklicken

Fokussierung und Schärfentiefe

In der Welt der 3D-Bildgebung ist eine der wichtigsten Eigenschaften der Beleuchtung die Fokussierungsleistung und die damit verbundene Tiefenschärfe. Osela bietet mehr als 10 verschiedene Fokussierungsoptionen, die auf die optischen Anforderungen eines bestimmten Systems zugeschnitten werden können. Wir haben Konfigurationen entwickelt, die es ermöglichen, den Laserstrahl genau zu charakterisieren, so dass optische Parameter wie der Gauß’sche Fit über den Arbeitsabstand und Arbeitsbereich des Kunden optimiert werden können.

Um die richtige Fokussierungskonfiguration für Ihre Bedürfnisse zu finden, rufen Sie uns bitte an, um Zugang zu unserem Online-Laserstrahlsimulator zu erhalten.

Fokussierung und Schärfentiefe

Representation of laser line performance and characterization at focus, near field, and far field in a machine vision application
Zum Vergrößern anklicken

Geradheit

Die Geradheit einer Linie ist ein wichtiger Parameter für viele 3D-Bildverarbeitungsanwendungen. Die Geradheit kann definiert werden als die Abweichung des Schwerpunkts der Laserlinie entlang ihrer Länge. Oselas Fähigkeit, die Geradheit zu messen und zu charakterisieren, hilft unseren Kunden bei der Optimierung ihrer Bildverarbeitungssysteme für hohe Genauigkeit. Die von uns entwickelten Plattformen und firmeneigenen Fertigungstechniken geben uns die ultimative Flexibilität, um die Geradheitsspezifikation präzise zu optimieren und zu kontrollieren, einschließlich Profilen mit bestimmten Polynomgraden für eine einfachere Softwarekompensation.

Geradheit

Laser line straightness deviation graph
Zum Vergrößern anklicken

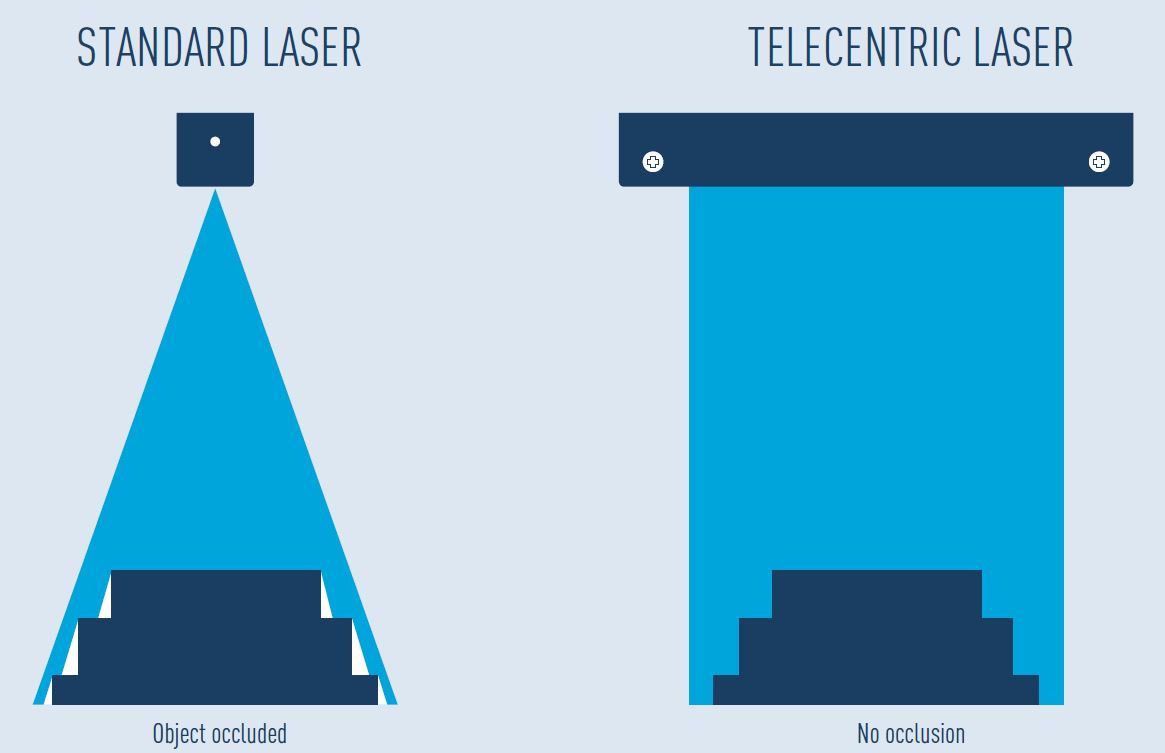

Telezentrische Laserprojektion

Telezentrische Laserlinien bieten viele Vorteile für hochpräzise Bildverarbeitungsanwendungen. Die kollimierte Beschaffenheit der Laserlinie reduziert mögliche Objektverdeckungen auf einer Bildebene (Abschattungen) und ermöglicht so eine maximale Datenerfassung. Die TLP-Technologie von Osela sorgt außerdem für eine gleichmäßige Verteilung der Linienstärke bis in den Mikrometerbereich und damit für höchste Auflösung. Hypozentrische Laserlinien sind ebenfalls erhältlich, um die Streuungsleistung bei stark reflektierenden Materialien zu erhöhen.

Telezentrische Laserprojektion

Comparison of standard Fan Angle laser vs Telecentric Laser Projection designed to mitigate occlusions
Zum Vergrößern anklicken

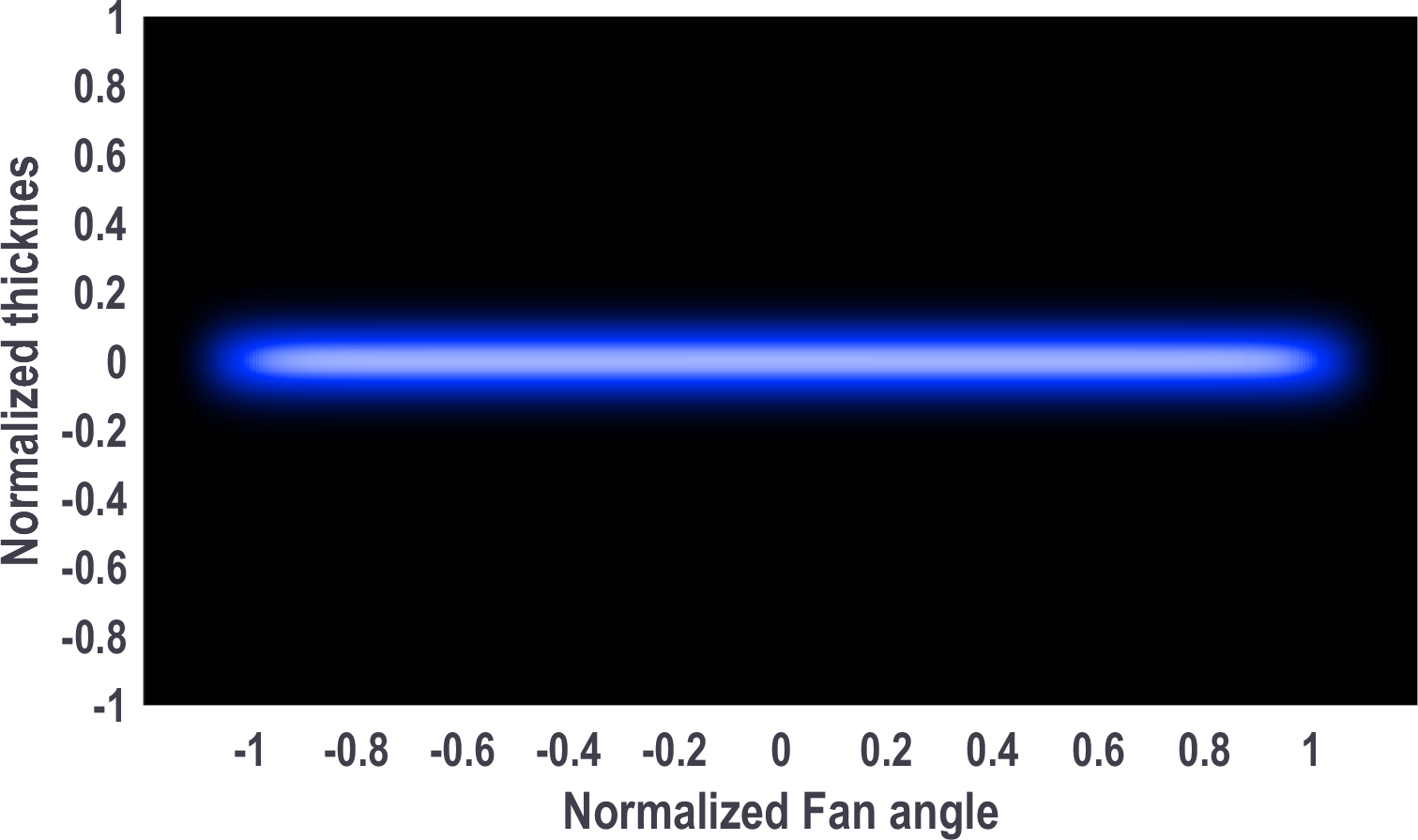

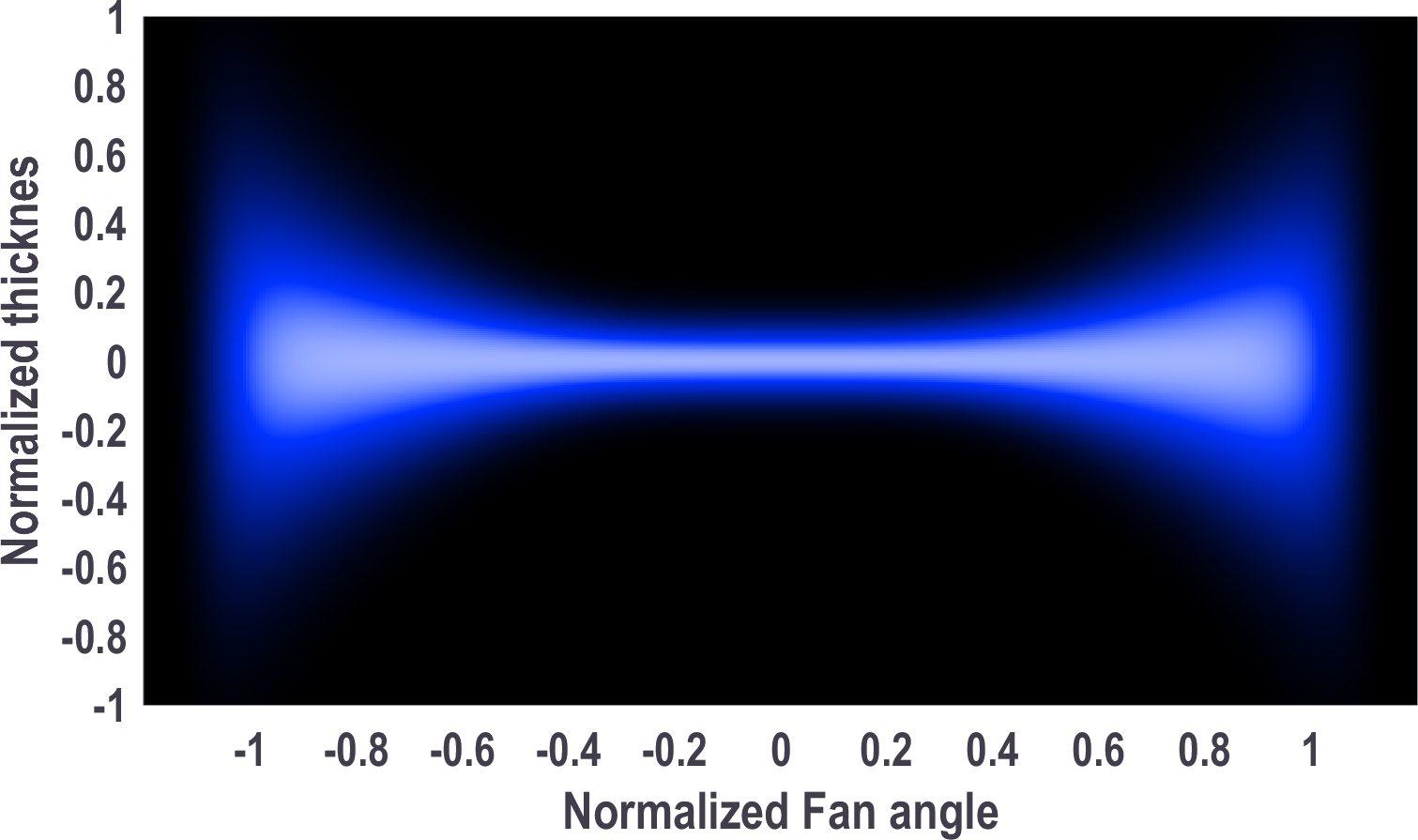

Feldkorrektor

Standard-Laserlinienprojektionen erzeugen oft eine ungleichmäßige Verteilung der Linienstärke von der Mitte zum Rand (Fliege-Effekt). Um dieses Problem zu überwinden, hat Osela eine Feldkorrektoroptik entwickelt, die eine gleichmäßige Linienstärke über die gesamte Länge beibehält. Der kleine Formfaktor dieser Korrekturoption ermöglicht eine einfache Integration in unsere Compact- und Streamline-Plattformen.

Feldkorrektor

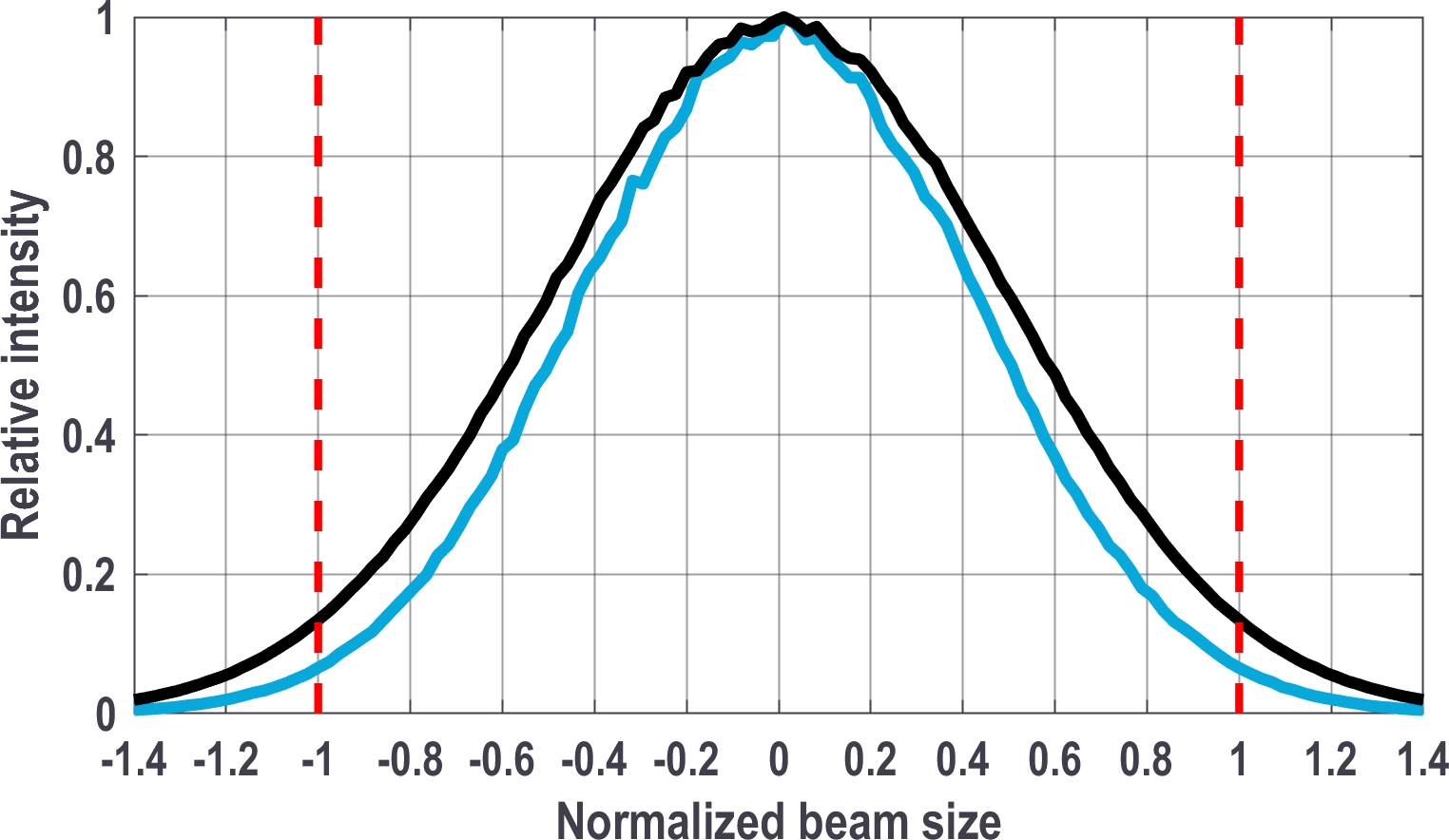

Runder Strahl

Osela hat eine einzigartige Technologie zur Strahlformung entwickelt, um kreisförmige Laserstrahlen über große Arbeitsbereiche zu erzeugen, ohne dabei Kompromisse bei der Strahlqualität einzugehen. Diese Technologie ermöglicht die Beibehaltung einer hohen Gauß’schen Passung und das Fehlen von Nebenkeulen, die typischerweise bei direkten Diodenlasern auftreten. Unsere internen optischen Fertigungskapazitäten ermöglichen uns die flexible Anpassung der Strahlparameter an die jeweiligen Systemanforderungen.

Runder Strahl

Graphical representation of True Gaussian Laser Intensity distribution
Zum Vergrößern anklicken

Sauberer Strahl

Die Ausbreitung des Laserstrahls von direkten Diodenlasern erzeugt oft unerwünschte Nebenkeulen. Die Ausbreitung des Laserstrahls von direkten Diodenlasern erzeugt oft unerwünschte Nebenkeulen. Diese Technologie kann in unsere Laserlinienplattformen integriert werden, um die Fokussierungsleistung zu optimieren.

Sauberer Strahl

True Gaussian technology integrated with laser line projection over working range
Zum Vergrößern anklicken

Kosinus-Korrektur

Der Vorteil von Oselas hauseigener Optikfertigung liegt in der maximalen Flexibilität bei der Erstellung kundenspezifischer Laserlinienleistungsprofile. Für Anwendungen, die eine Kompensation des Bildfeldrandes erfordern, können kosinuskorrigierte Leistungsverteilungen präzise spezifiziert und hergestellt werden, um eine optimale Ausleuchtung von Kameras in unterschiedlichen Sichtfeldern zu erreichen.

Kosinus-Korrektur

Graphical representation of laser line intensity distributions with difference Cosine Corrections
