TECHNOLOGIE À PLATEAU PLAT (TOP HAT: TH)
Conversion efficace des faisceaux laser en un profil Top Hat à intensité très uniforme.
PRODUITS CONNEXES
La technologie de mise en forme du faisceau d’Osela est basée sur une lentille cylindrique asphérique de forme libre. Notre capacité de fabrication optique interne est très flexible. Elle permet d’optimiser des faisceaux d’entrée de tailles variées et de les transformer efficacement en profils de type top hat/flat top de la dimension souhaitée. Cet élément optique possède également l’avantage supplémentaire d’avoir une très faible dépendance à la longueur d’onde et peut être facilement intégré dans les systèmes optiques existants. L’uniformité du CV jusqu’à 1% peut être facilement atteinte.
Top Hat vs Gaussien
Les faisceaux lasers ont généralement une distribution gaussienne de l’intensité, avec une amplitude élevée de celle-ci au centre et des bords qui s’estompent. Pour certaines applications, ce profil n’ext pas le plus avantageux. L’optique à base de cylindre asphérique d’Osela convertit l’intensité optique en un profil Top Hat, aplatissant le pic et créant ainsi un profil uniforme sans pertes sur les bords.
Voir ci-dessous les comparaisons d’un profil Top Hat haut de gamme avec une région d’intérêt de 50 um, tel qu’il est généralement utilisé en cytométrie en flux et dans d’autres applications de fluorescence et diffusion induite par laser. On peut clairement voir que le profil Top Hat fournit une grande uniformité sans toutefois sacrifier la puissance contenue.
Key Technology Features
Achromatique: L’élément optique présente une très faible dépendance à la longueur d’onde. Cela lui permet d’être facilement intégré à des systèmes optiques à longueurs d’ondes multiples.
Haute efficacité de transmission: Basé sur un cylindre asphérique à élément unique composé entièrement de verre, ce qui permet d’obtenir une efficacité de presque 100 %.
Pas de bruit à haute fréquence: Le profil d’uniformité créé présente des variations lentes, contrairement aux autres technologies qui présentent une ondulation élevée et un bruit à haute fréquence.
Pente élevée des bords : La technologie permet au profil créé d’avoir une chute nette, ce qui permet d’utiliser chaque photon.
Dimensions flexibles: Les profils Top Hat peuvent être conçus pour de nombreuses tailles différentes et sont modulables afin de s’adapter à vos applications. Les dimensions disponibles vont de quelques microns à plusieurs millimètres.
Rapport d’aspect flexible: Le rapport d’aspect de l’axe du Top Hat par rapport à l’axe gaussien est flexible et la technologie est fournie avec de nombreuses options parmi lesquelles choisir.
Pas de focalisation interne: La technologie fait correspondre un profil gaussien à un profil Top Hat haut de gamme sans créer de focalisation interne, ce qui permet une grande puissance optique du faisceau d’entrée.
Exemple réel

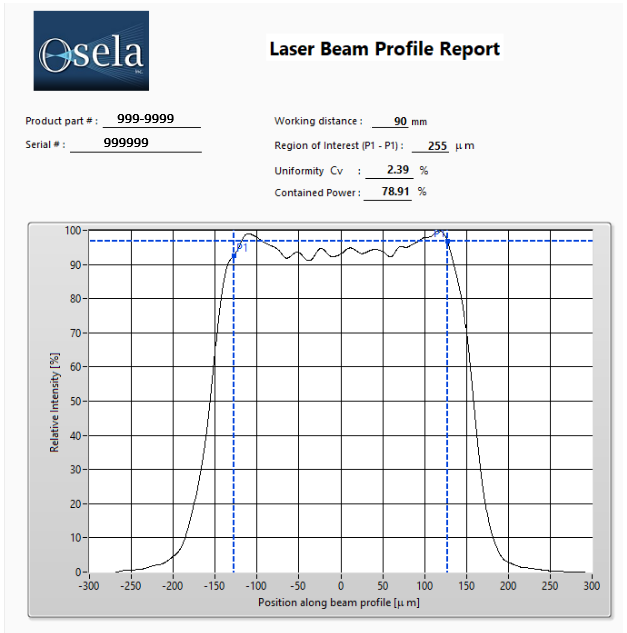

Vous trouverez ci-dessous un exemple réel de profil d’un projecteur laser Osela utilisant la technologie Top Hat. Le laser de 405 nm et 300 mW projette un faisceau Top Hat à une distance de 90 mm. Le profil a une dimension de 255 um avec une uniformité Cv de 2,39% et une énergie contenue dans la région utile de 78,91%. La dimension gaussienne est de 9 um.
